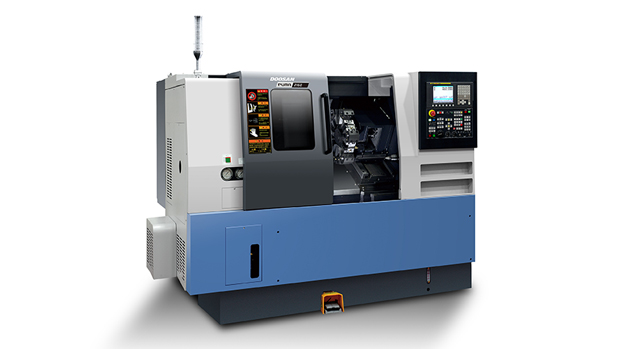

PUMA 215 II
특성
| 벨트구동 | 박스웨이 | 볼스크류 |
 |  |  |
| S1 | XZ | XZ |
모델변화
| 2160 |
 |
8인치 경제형 고효율 터닝센터
PUMA 215 II는 주물 또는 단조소재와 같이 소재상태가 불균일한 경우, 강력절삭이 필요한 경우에 대응하여 개발된 고성능 8인치 수평터닝센터입니다. 18kW의 출력, 156Nm의 토르크의 주축모터를 탑재하고, 주축 양단에 2열의 P4급 롤러베어링을 배치한 고강성 주축구조, 박스타입 가이드웨이를 채용하였습니다.
| 범주 | 항목 | 시방 |
| 능력 | 베드상 스윙[mm] | 510 |
| 새들상 스윙[mm] | 310 | |
| 공작물 | 공작물 직경[mm] | 270 |
| 공작물 길이[mm] | 522 | |
| 척 | 척크기(S1)[in] | 8 |
| 선삭주축 1(S1) | 봉재가공경[mm] | 65 |
| 공구대 1(T1) | 공구대각수[ea] | 12 |
| 축이송 | X축이송량[mm] | 160 |
| Z축이송량[mm] | 530 | |
| 급속이송속도(X)[m/min] | 16 | |
| 급속이송속도(Z)[m/min] | 20 | |
| 테이블 | 공작물 적재중량[kg] | 120 |
| 테이블 크기[mm] | D210 | |
| 분류 | NC브랜드 | 파낙 |
| NC장치 | DOOSAN FANUC i Series | |
| 원산지 | 중국대륙 |
선삭주축 1(S1)
| 주축명 | 선삭주축 1 최대회전수[r/min] | 4500 | 베어링 내경 (전면)[mm] | 110/100 | 인터페이스(S1) | A2-6장착가능한 척 | 선삭주축 1 관통경[mm] | 77 | 출력[kW] | 15！18.5 | 토르크[Nm] | 156 | 선삭주축 1 구동방식 | 벨트구동 |
공구대 #1(T1)
| 명칭 | 공구홀더 | BASE_HOLDER | 툴생크 | 25X25 | 보링바 | 40 | 공구위치수량 | 12 | 분할시간 | 0.57 | 속도 | 출력 | 토르크 |
가이드웨이방식
| 축 | X | Z | |
| 가이드웨이방식 | 박스웨이 | 박스웨이 | |
| 수량 | 2 | 2 |
직선축 구동
| 축 | X | Z | |
| 구동 | 볼스크류 | 볼스크류 | |
| 수량 | 1 | 1 |
서드파티 제품
| 제품 | 설명 |
 OLP40(레니쇼) | 공작물측정 |
사진 갤러리
인쇄 오류나 데이터 오류에 대한 책임을 지지 않습니다.실제 제품 모양은 다를 수 있습니다.
업데이트 날짜: 2025-03-21 19:53:58 업데이트
